正负极材料回转窑

正负极材料回转窑

产品简介:

正负极材料回转窑是公司科研所在20多年从事粉体设备研发经验的基础上,根据多年来用户使用粉体设备的实际情况,针对粉体行业发展的需要,潜心开发出的具有国际领先技术水平的新型产品。该机适用于各种化工粉体。

应用范围:主要用于锂电池正负极材料:磷酸铁、硝酸铁、人造石墨、锰酸锂、钴酸锂、三元、天然石墨负极等煅烧;

物  料:锂电正负极材料

突出优势

耗能量低

我公司回转炉选用合理的运行参数,燃气耗量和电耗量比一般回转炉降低10%以上。

产量高

时产量提高10-15%以上,已在粉体企业得到了广泛的应用。

节省动力

比老型设备节省动力20%以上,减少成本开支。

操作维修简便

装备有自动控制系统,可实现远程控制,操作简便。

工作原理

正负极材料回转窑该系列窑炉是普创公司在气氛保护窑炉基础上,研发制造的节能型窑炉,炉温控制均匀,长期运行,故障率低,寿命长,稳定可靠。惰性气体保护,炉内氧含量≤20ppm。适用于磷酸铁锂、钴酸锂、锰酸锂、过渡金属氧化物等正负极材料的煅烧。

在热处理即焙烧过程中,回转筒体有个小倾斜度,物料在窑中不断地从进料端移动到出料端。窑炉一般都是连续、完全自动运行的。它们可以直接运输散装固体,而不需要进一步的输送设备,这使得这些窑炉更加节能。 由于回转窑焙烧工艺对散装固体或者粉体有着重要的机械影响,因此必须为其处理的物料专门设计回转窑。在热处理设备的设计和工程中,必须考虑到散体固体的表征参数即流动特性、流动性、堆密度、含水量和工艺温度。针对不同的物料,回转筒体沿其长度的倾斜度、回转筒体的旋转速度以及焊接在筒体上的附加组件都要随之相应设计。 在陶瓷、玻璃和粘结剂工业中,回转窑现在用于粉末、粒状、块状和干或湿混合料的热处理。主要用途有干燥、脱附、预烧、煅烧、发泡、烧结等。在此基础上,结合不同气氛下的典型应用,根据回转焙烧窑的关键生产工艺区别,设备的加热类型是基本区别,二种:直接加热回转窑(图1)和间接加热回转窑(图2)


间接加热回转窑在间接加热的回转窑中,回转筒体从外部加热。这可以通过燃烧器或电加热来实现.特别是当处理后的产品容易产生强烈的粉尘,必须经过不同的温度梯度要求,或必须在特殊的工艺条件下处理,例如惰性或保护性气氛。作为回转筒体的材料,根据工艺对温度、气氛和对物料处理的强度的要求,金属管可使用1150°C。


图三是针对加热和冷却分开的回转焙烧窑的3D模型

回转圆筒是由两个滚圈支撑在拖轮上。由齿轮或者链轮用链条驱动。产品是通过进料螺旋输送机或振动给料机从左侧进料的。回转筒体两端用机械密封,使窑室气氛与周围空气隔绝。密封系统安装在刚性外壳部件(进料罩和出料罩)和回转筒体之间,选择最佳密封材料能减少相对运动种的摩擦力。对于回转筒体中有惰性气体或有气体进行反应的,通常采用密封气体来帮助密封。对于焙烧只是空气,经常被使用径向填料密封。

在旋转转筒内,根据处理物料的不同工艺要求和产品性能,需要焊接不同的内部抄板。这些不仅用于帮助产品的前进,而且特别是改善产品流动的传热和混合,例如,在窑出口处使用额外的挡板环,以提高易流动散装固体在窑中的填充水平。加热设备安装在旋转筒体的外部封闭炉膛中.加热是通过燃烧器或者电加热器进行的,根据工艺要求,将燃烧器划分为几个控制组,然后用烟道气体加热回转筒体,得到特定的温度分布。

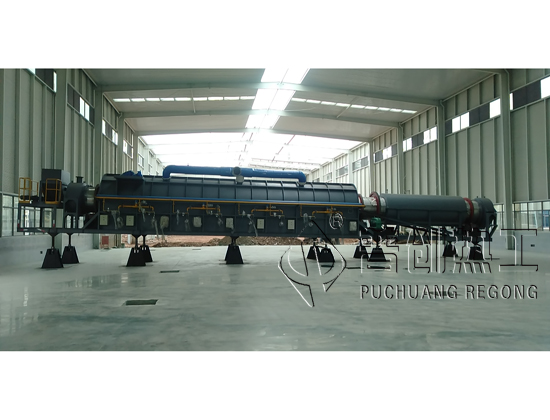

在加热的回转管中进行热处理后,通常采用冷却过程将产品冷却至接近室温。可以通过溜槽将物料从回转焙烧炉输送到冷却回转窑如图3。还有一种是直接有高温焙烧炉和冷却回转窑一个直线如图四


图四

回转窑必须通过锁紧系统进行进料和排放,以可靠地防止空气进入回转筒体种,并避免过程气体夹带到冷却区,有吸湿的问题。此外,重要的是密封是旋转筒体防止泄漏。
